当今，KBG管与JDG管以其施工方便、综合比价便宜、性能优越、规格、产品配套齐全等优点，在建筑电气工程中被广泛应用。但是，这两种类型的薄壁钢导管在建材市场上和工程使用中，存在：称谓混淆、真伪皆存、施工工艺混乱等现象，严重影响工程质量。所以优耐特现将KBG管与JDG管这两类钢导管主要特征作简要比较，进而阐明工程质量控制要点与质量通病防治措施，谨呈同行参考。

1.KBG管特性：

KBG管又简称扣压式薄壁导线管。导管采用优质冷轧带钢，经高频焊管机组自动焊缝成型、双面镀锌而制成。KBG管壁厚均匀，卷焊圆度高，与管接头公差配合好，焊缝小而圆顺，管口边缘平滑。有Φ16、Φ20、Φ25、Φ32、Φ40、Φ50六种规格，管壁厚度分别为1mm或1.2mm，导管出厂长度均为4m。

KBG管连接方式：

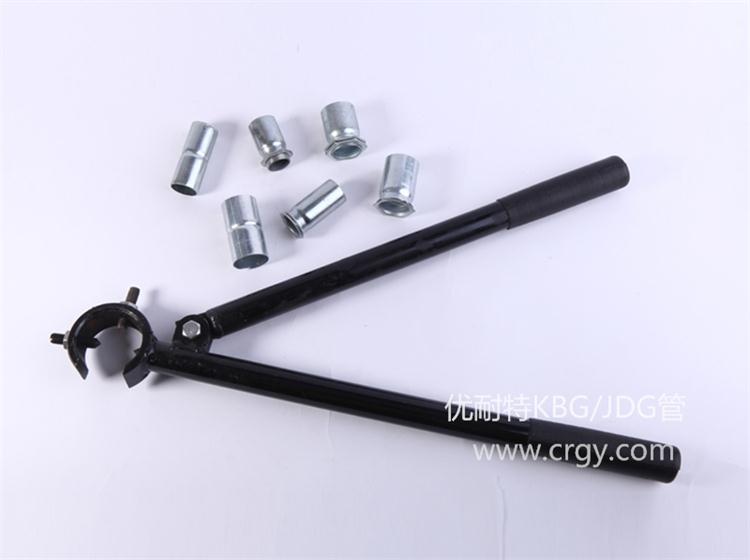

   （1）KBG管与管连接：直接将导管插入直管接头或弯管接头，用扣压钳在连接处施行扣压即可。

   （2）KBG管与接线盒连接：先将螺纹接头与接线盒螺纹连接，再将导管插入螺纹管接头的另一端，用

        扣压钳在螺纹管接头与导管连接处施行扣压。

2.JDG管特性：JDG管又称紧定式镀锌钢导管。导管采用优质冷轧带钢，经高频焊机组自动焊缝成型、双面镀锌保护；壁厚均匀，卷焊圆度高，与管接头公差配合好，焊缝小而圆顺，管口边缘平滑；用配套弯管器弯管时横截面变形小。JDG管出厂长度为4m，共有Φ16、Φ20、Φ25、Φ32、Φ40、Φ50六种规格。标准型导管壁厚为1.6mm，预埋、吊顶敷设均适用；其他型导管壁厚为1.2mm，仅适用于吊顶敷设。

JDG管连接方式：

（1）JDG管与管的连接：先把导管与直管接头插紧定位后，用紧定扳手持续拧紧那紧定螺钉，直至拧断“脖颈”。

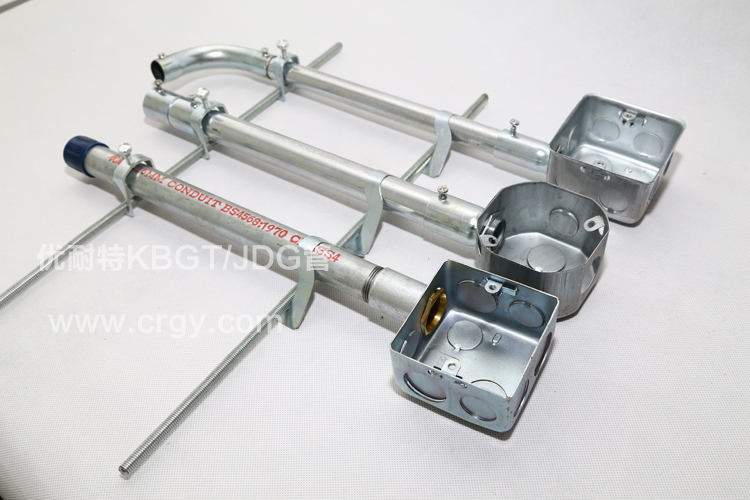

（2）JDG管与接线盒的连接：旋下螺纹接头的爪形螺母并置于接线盒内壁面，用紧定扳手使爪形螺母与六角螺母里外夹 紧接线盒。再将导管与螺纹接头的另一端连接，其工艺做法同导管与直管接头的连接。

3.施工质量控制要点

严格区分KBG管与JDG管。

如前所述，KBG管与JDG管，尽管同属镀锌薄壁钢导管，但尚有三个主要区别：

（1） 连接方式，KBG管为扣压式，JDG管为紧定式。

（2） 管路转弯的处理方法，KBG管是利用弯管接头，JDG管是使用弯管器煨弯。

（3） 管壁厚不完全一样，KBG管的管壁厚度，Φ16、Φ20mm的为1.0mm，Φ25、Φ32、Φ40mm的为1.2mm； 而JDG管分为两型，标准型Φ20、Φ25、Φ32、Φ40mm的均为1.6mm，普通型Φ16、Φ20、Φ25mm，管壁厚度为1.2mm。标准型适用于预埋敷设和吊顶内敷设，普通型仅适用于吊顶内敷设。

4.加强管材进场的质量验收管理。

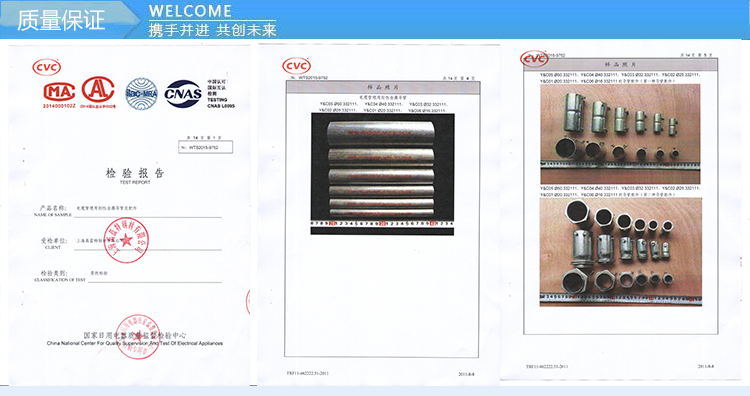

KBG管与JDG管进场质量验收，主要是查验产品检验报告和出厂合格证；检查管内、外壁镀锌层应良好均匀，应为表面剥落与锈蚀；管材及连接附件应表面光洁，无裂纹、毛刺、飞边、砂眼等缺陷；管材及连接附件的壁厚应均匀，管口平整光滑，检测管材与连接管的壁厚应符合导管规格尺寸表的要求。对于JDG管，尚需检查其紧定螺钉是否符合要求：螺纹应整齐光滑、配合良好、顶针坚固、旋转紧定断开的“脖颈”尺寸正确。
