浅谈KBG管和JDG管在应用中的区别

返回列表 来源:优耐特 浏览:- 发布日期:2017-10-20 12:02:31【

当今,KBG管与JDG管以其施工方便、综合比价便宜、性能优越、规格、产品配套齐全等优点,在建筑电气工程中被广泛应用。但是,这两种类型的薄壁钢导管在建材市场上和工程使用中,存在:称谓混淆、真伪皆存、施工工艺混乱等现象,严重影响工程质量。所以优耐特现将KBG管与JDG管这两类钢导管主要特征作简要比较,进而阐明工程质量控制要点与质量通病防治措施,谨呈同行参考。

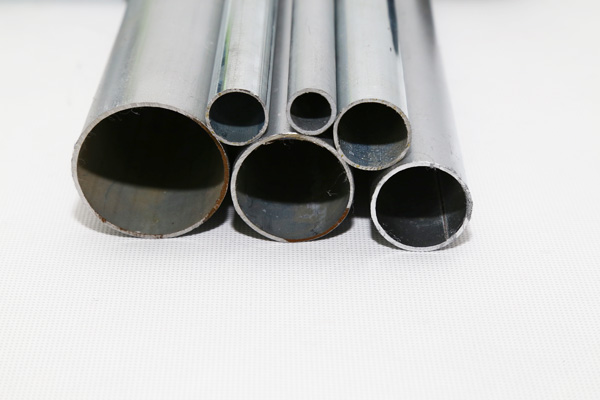

JDG管

1、KBG管特性:

KBG管又简称扣压式薄壁导线管。导管采用优质冷轧带钢,经高频焊管机组自动焊缝成型、双面镀锌而制成。KBG管壁厚均匀,卷焊圆度高,与管接头公差配合好,焊缝小而圆顺,管口边缘平滑。有Φ16、Φ20、Φ25、Φ32、Φ40、Φ50六种规格,管壁厚度分别为1mm或1.2mm,导管出厂长度均为4m。

KBG管连接方式

(1)KBG管与管连接:直接将导管插入直管接头或弯管接头,用扣压钳在连接处施行扣压即可。

(2)KBG管与接线盒连接:先将螺纹接头与接线盒螺纹连接,再将导管插入螺纹管接头的另一端,用扣压钳在螺纹管接头与导管连接处施行扣压。

JDG管

2、JDG管特性:JDG管又称紧定式镀锌钢导管。导管采用优质冷轧带钢,经高频焊机组自动焊缝成型、双面镀锌保护;壁厚均匀,卷焊圆度高,与管接头公差配合好,焊缝小而圆顺,管口边缘平滑;用配套弯管器弯管时横截面变形小。JDG管出厂长度为4m,共有Φ16、Φ20、Φ25、Φ32、Φ40、Φ50六种规格。标准型导管壁厚为1.6mm,预埋、吊顶敷设均适用;其他型导管壁厚为1.2mm,仅适用于吊顶敷设。

JDG管连接方式:

(1)JDG管与管的连接:先把导管与直管接头插紧定位后,用紧定扳手持续拧紧那紧定螺钉,直至拧断“脖颈”。

(2)JDG管与接线盒的连接:旋下螺纹接头的爪形螺母并置于接线盒内壁面,用紧定扳手使爪形螺母与六角螺母里外夹 紧接线盒。再将导管与螺纹接头的另一端连接,其工艺做法同导管与直管接头的连接。

JDG管厂家

3、施工质量控制要点

严格区分KBG管与JDG管如前所述,KBG管与JDG管,尽管同属镀锌薄壁钢导管,但尚有三个主要区别:

(1)连接方式,KBG管为扣压式,JDG管为紧定式。

(2)管路转弯的处理方法,KBG管是利用弯管接头,JDG管是使用弯管器煨弯。

(3)管壁厚不完全一样,KBG管的管壁厚度,Φ16、Φ20mm的为1.0mm,Φ25、Φ32、Φ40mm的为1.2mm;而JDG管分为两型,标准型Φ20、Φ25、Φ32、Φ40mm的均为1.6mm,普通型Φ16、Φ20、Φ25mm,管壁厚度为1.2mm。标准型适用于预埋敷设和吊顶内敷设,普通型仅适用于吊顶内敷设。

JDG管

4、加强管材进场的质量验收管理。

KBG管与JDG管进场质量验收,主要是查验产品检验报告和出厂合格证;检查管内、外壁镀锌层应良好均匀,应为表面剥落与锈蚀;管材及连接附件应表面光洁,无裂纹、毛刺、飞边、砂眼等缺陷;管材及连接附件的壁厚应均匀,管口平整光滑,检测管材与连接管的壁厚应符合导管规格尺寸表的要求。对于JDG管,尚需检查其紧定螺钉是否符合要求:螺纹应整齐光滑、配合良好、顶针坚固、旋转紧定断开的“脖颈”尺寸正确。

JDG金属线管

如果您对我们KBG管、JDG管感兴趣,例如:JDG管国标壁厚,欢迎关注上海禹蓝特钢材有限公司,15年产品生产研发经验,规格齐全、备货充足,提供一站式采购,物流当日可发货,欢迎新老客户致电咨询合作。
